Przenośnik pneumatyczny ssąco-tłoczący T 449 i T 449/1

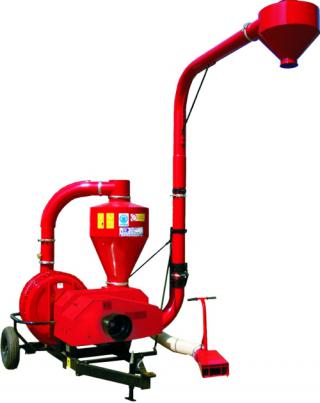

t449
Przenośnik pneumatyczny ssąco-tłoczący
T 449T 449/1
Prędkość obrotowa wentylatora 4300 obr/min 4300 obr/min
Prędkość obrotowa dozownika 67 obr/min 67 obr/min
Zapotrzebowanie mocy na WPM 45 kW 45 kW
Wydajność powietrza 2800 m3/h 2800 m3/h
Średnica rur tłoczących 160 mm 160 mm
Ciągnik współpracujący 9 kN (klasa 0,9) 9 kN (klasa 0,9)
Obroty robocze wału 540 obr/min 540 obr/min
Długość wału min - 510 mm
max - 720 mm
min - 860 mm
max - 1300 mm
Masa 550 kg 570 kg
Wymiary gabarytowe
Długość 1500 mm 2500 mm
Szerokość 4400 mm 4400 mm
Wysokość 4100 mm 4250 mm
Wydajność przy wysokości transportowania 3,5 m
Długość całkowita transportowania
10 m 27,3 t/h
20 m 23,8 t/h
30 m 20,4 t/h
40 m 17,7 t/h
50 m 16,5 t/h
60 m 15,6 t/h
70 m 14,2 t/h
80 m 12,3 t/h

ZAPAMIĘTAJ

Podane w tabeli wartości są orientacyjne i zostały określone przy transporcie pszenicy o ciężarze usypowym 700 kg/m3, wilgotności do 14% i stopniu zanieczyszczenia poniżej 1%. Podane wartości są porównywalne przy transporcie ziarna jęczmienia i kukurydzy.

Wydajność przenośnika jest ściśle związana z długością rurociągu transportowego. Spada około 4% na każdym pionowym metrze powyżej 3m, za każde kolano należy doliczyć odcinek o długości 5m. Wzrost zawilgocenia lub zanieczyszczenia ziarna może spowodować spadek wydajności nawet do 20%.

Jako całkowitą długość transportowania przyjmuje się długość wszystkich pionowych i poziomych odcinków rurociągu po stronie ssącej i tłoczącej.

Przeznaczenie przenośników pneumatycznych ssąco-tłoczących T 449 i T 449/1

Przenośnik pneumatyczny ssąco-tłoczący T 449 i T 449/1 jest przeznaczony do transportu ziarna zbóż, nasion strączkowych i oleistych w kierunku poziomym i pionowym. Zasysane ssawką ziarno z pryzmy, zadolenia, zbiorników zbożowych lub silosów, jest tłoczone bezpośrednio na środki transportu i odwrotnie.

Przenośnik napędzany jest poprzez wał przegubowo-teleskopowy (WPT) od ciągnika. Stąd też może być zastosowany do prac zarówno w polu jak i w gospodarstwie, tam gdzie brak jest dostępu do sieci energetycznej lub nie jest możliwe zastosowanie urządzeń z napędem elektrycznym.

Przenośniki pneumatyczne T 449 i T 449/1 przeznaczone są dla średnich i dużych producentów zbóż, gospodarstw rodzinnych, punktów magazynowania i przeładunku zbóż. Nie nadaje się do zastosowania do pracy ciągłej.

Przenośnik wykonywany jest w następujących wersjach:

  • napędzany od ciągnika i montowany na trójpunktowym układzie zawieszenia ciągnika (T 449),
  • napędzany od ciągnika i montowany na dwukołowej podstawie jezdnej (T 449/1).
